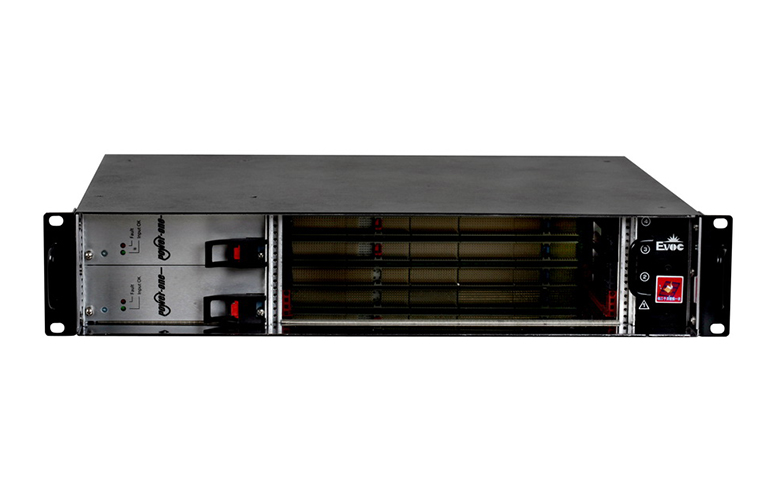

研祥2U 4槽COMPACTPCI通信計算平臺 CPC-8204B
CPC-8204B是一款2U 4槽19"標準上架式CompactPCI機箱
1個系統槽、3個擴展槽,支持前后插卡，符合PICMG2.0、PICMG2.1技術規范。采用可插拔風扇模塊，從右到左吹風式散熱設計，進風口安裝防塵網，更換方便。該產品可靠性高。
- 2U 4槽19"標準上架式CompactPCI系統平臺
- 1+1 250W 3U 8HPCPCI冗余電源,兼容AC/DC輸入
- 1個系統槽、3個擴展槽，32bit、33/66 MHz CPCI總線，支持Rear I/O
- 3個40mm軸心風扇 ，從右到左吹風式散熱設計
| 機箱結構 | 尺寸：88mm x 486.6mm x 376mm (H x W x D)6U CPCI前插卡（233mm×160mm），后IO插卡（233mm×80mm） 不銹鋼金屬箱體，黑色噴漆工藝 |
| 背板 | 背板（CPC-9104B）1個系統槽、3個擴展槽，32/64bit、 33/66 MHz CompactPCI總線，支持Rear I/O 1+1 250W 3U8HP CPCI冗余電源, 兼容AC/DC輸入兼容PICMG2.0、PICMG2.1、PICMG2.10、PICMG2.11規范 |
| 系統散熱 | 從右到左吹風式散熱設計 3×80mm 軸心風扇，4800rmp，最大流量62.23CFM,最大風速7.8m/s |
| 系統電源 | 2個250W 3U CPCI電源，可以選配交流或直流輸入 1+1冗余備份，具有過壓、過流、短路保護電路以及均流功能 |
| 環境規格 | 工作溫度：-20℃～50℃ 存儲溫度：-40℃～85℃ 相對濕度：5%～90% 非凝結MTBF > 50,000 hours MTTR < 0.5 hours |
| 機械規格 | 安全性：滿足GB4943的基本要求EMC：無線電騷擾限值符合GB9254標準A 級 抗擾度符合GB/T17618標準A 級抗振動：5-17Hz/1mm振幅，17-200Hz/1加速度 抗沖擊：10g加速度，11ms周期 |
| 兼容規范 | PICMG 2.0 R3.0 CompactPCI Specification PICMG 2.1 R2.0 CompactPCI Hot Swap Specification |
| 料號 | 型號 | 描述 |
0020-056901 |
CPC-8204B |
CPC-8204B/2U 4槽機箱/CPC-9104B背板/2個3U 8HP AC 220V 250W CPCI 電源 |
1460-037881 |
6U4HP空白擋板 |
6U高4HP空白擋板組件 |
