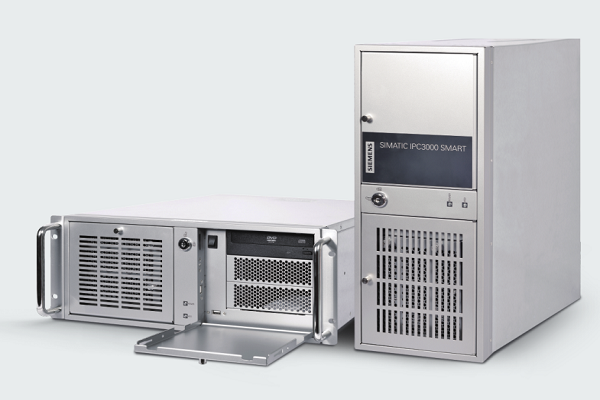

西門子工控機4U上架式IPC3000
-
SIMATIC IPC3000 SMART是一款堅固可靠的機架式工控機，采用19英寸標準4U機架式設計，配置Intel Pentium Dual Core G2010處理器，可在環境溫度高達 40oC 的工業條件下保證CPU 24小時全速運行。配置兩個串口COM1和COM2，其中COM2 可支持RS232/RS485/RS422三種方式（通過BIOS菜單選擇），兩個視頻輸出接口DVI-D和VGA可同時輸出。SIMATIC IPC3000 SMART具有很高的性價比，可廣泛應用于冶金、電子、通用機械、電力、礦山和交通等領域。
可選配置：
1、16AG4010-4AA11-0XX5/I3 2120/2G/250G/DVD-ROM/KM
2、6AG4010-4AA20-0XX5/I3 2230/4G/250G/KM
3、6AG4010-4AB22-0XX5/I3 2120/4G/500G/DVD-RW/KM
4、6AG4010-4AB22-0FX5/I3 2120/8G/500G/DVD-RW/KM
備注：也根據客戶要求定制服務。

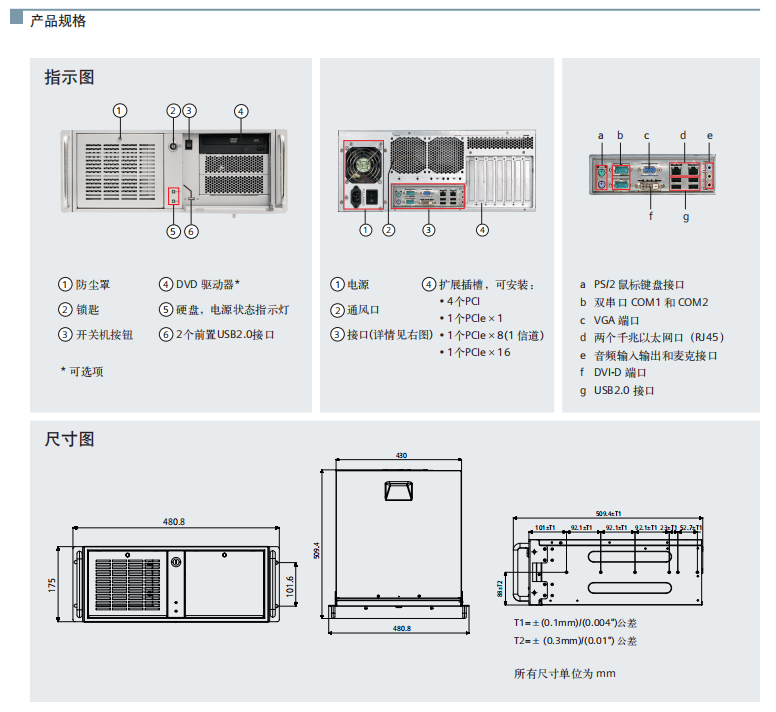

產品規格
SIMATIC IPC3000 SMART |
||||
經濟型 |
精致型 |
實用型 |
旗艦型 |
|
訂貨號 |
6AG4010-4AA11-0XX5 |
6AG4010-4AA20-0XX5 |
6AG4010-4AB22-0XX5 |
6AG4010-4AB22-0FX5 |
設計 |
19 英寸（4U）機架式 |
|||
安裝方式 |
支持水平安裝和塔式安裝 |
|||
基本參數 |
||||
處理器 |
英特爾奔騰雙核處理器G2010（2.8GHz，3MB緩存） |
|||
芯片組 |
英特爾H61 |
|||
內存 |
2GB DDR3-1600，兩個用于 DDR3的DIMM 插槽，最大可擴展至16GB |
4GB DDR3-1600，兩個用于 DDR3 的 DIMM 插槽，最大可擴展至 16 GB
|
||
硬盤 |
250G硬盤，3.5'' SATA，內置 |
500G硬盤，3.5'' SATA，內置 |
||
操作系統 |
無 |
Windows 7 Ultimate. 多語言 （預裝英語和中文）， 64位，SP1 |
||
擴展插槽 |
4 個 PCI，1 個 PCIe x 1 (2.0)，1 個 PCIe x 8 (2.0)，1 個 PCIe x 16 (2.0) |
|||
光驅 |
DVD-ROM |
無 |
DVD-RW |
|
圖形處理 |
Pentium G2010 已集成圖形引擎，最高支持1920x1200像素 |
|||
電源 |
電源100-240 VAC, 50/60Hz, 350 W, 寬范圍 |
|||
允許短時電壓中斷 |
最高20 ms |
|||
磁盤安裝空間 |
內部一個3.5" 前端3個 5.25" |
|||
接口 |
||||
以太網 |
2x 10/100/1000 Mbit/s (RJ 45）
|
|||
USB2.0 |
2個位于前端 ；4個位于后部 |
|||
串口 |
COM1 (RS232) ；COM2 (RS232/RS485/RS422) |
|||
VGA |
1個 |
|||
DVI-D |
1個 |
|||
鼠標 / 鍵盤 |
2個PS/2接口 |
|||
音頻 |
1個音頻輸入，1個音頻輸出，1個麥克 |
|||
機械/環境條件 |
||||
安全法規 |
IEC60950-1、GB4943-2011、IEC 61131-2 |
|||
防護等級 |
IP 20，符合 EN 60529 要求 |
|||
安全防護等級 |
防護等級 I，符合 IEC 61140 標準 |
|||
噪聲輻射 |
< 55 dB (A) |
|||
運行期間抗震動能力 |
依據 IEC 60068-2-6，10 個周期，10 ~ 58 Hz：0.015 mm；58 ~ 200 Hz：2m/s2（約 0.2 g） 注意：在光驅工作時，不允許有震動 |
|||
運行期間抗沖擊能力 |
依據 IEC 60068-2-27，半正弦： 9.8m/s2，20 ms（約 1 g），每個軸線3次沖擊 注意：在光驅工作時，不允許有沖擊 |
|||
運行期間的環境溫度 |
在 +5 ~ +40oC 溫度范圍內可保證CPU24小時全速運行 |
|||
運行期間的相對濕度 |
25oC 時 5% ~ 80%（無凝露） |
|||
存儲/運輸?shù)沫h(huán)境溫度 |
–20oC ~ +60oC |
|||
存儲/運輸?shù)南鄬穸?/p> |
25oC 時為 5% ~ 95 %，無冷凝 |
|||
尺寸和重量 |
||||
安裝尺寸(W x H x D)mm |
481 x 175 x 509 |
|||
重量 |
約為17 kg |
|||
特征 |
||||
質量保證 |
符合 ISO 9001 |
|||
